揚塵噪聲抓拍實時監控系統概述

AIFLI-YC是我司擁有自主知識產權的建筑工地施工遠程揚塵監控設備，符合GB3096-2008《聲環境質量標準》和GB3095-2012《環境空氣質量標準》相關規定，進行不同聲環境功能區揚塵重點監控區監測點的連續自動監測且具有完善功能的揚塵噪音監測設備，主要用于主要適用于數字城管、智慧城市、建筑工地、垃圾場、拆遷工地、碼頭、產業園、社區、道路揚塵環境監測監控中心；監測的數據指標包括揚塵濃度、噪音指數，氣象要素以及視頻畫面及氣象參數。通過物聯網以及云計算技術，實現了實時、遠程、自動監控顆粒物濃度以及現場視頻、圖像的采集；數據通過網絡傳輸，可以在電腦、手機、平板電腦等多個終端訪問.

系統組成

1、感知層：污染源在線監測儀，包括顆粒物濃度監測儀、氣象五參數監測 儀、噪聲監測儀和視頻監控?cái)z像機，對顆粒物濃度、氣象參數、噪聲和現場視頻 進行連續自動在線監測;OSEN-YZ 顆粒物監測儀就可以實現揚塵的實時監測，數 據無線上報。
2、傳輸層：采用有線、無線、3G/4G 等方式傳輸各種監測數據;
3、平臺層：數據服務云平臺，依托在建工地?fù)P塵與噪聲監測平臺的數據， 進行系統分析、提供跨區域、全時間、多層次的數據挖掘和對比，為科學治理霧 霾提供數據支撐;
4、應用層：面向不同環保局、建筑工地的客戶端系統，實現基于 Web 的污 染源實時數據在線監測、現場圖像和視頻的監控、污染源超標報警、以及面向不 同管理層的各種管理與統計分析。

現了基于 Web 的污染源實時數據在線監測，現場圖像和視頻的監控(包括對前端 云臺和攝像機的實時控制)、污染源超標報警、以及面向不同管理層的各種管理 與統計分析。


技術特點及優勢


系統基于對城市工地?fù)P塵污染監控管理的需求而設計，技術特點和優勢主要 體現在以下三點：

(一)監測終端系統系統集成了 TSP、PM10、PM2.5、溫度、濕度、風向和風速、 大氣壓，降雨量等多個環境參數，全天候 24 小時在線連續監測，全天候提供工 地的空氣質量數據，超過報警值時還能自動啟動監控設備，具有多參數、實時性、 智能化等特性;

(二)通過傳感網、無線網、因特網這三大網絡傳輸傳輸數據，快速便捷地更新實 時監測數據;

(三)基于云計算的數據中心平臺匯集了不同區域、不同時段的監測數據，具有海 量存儲空間，可進行多維度、多時空的數據統計分析，便于管理部分有序開展工 作，同時也為建立工地環境污染控制標準積累數據，以推動對空氣污染的長效管 理。

（四）整個系統采用自由模塊化組合，根據無組織污染監控需求，靈活增加或者 削減不同監測項目，同時自由模塊化組合可以在核心傳感器發生故障的情況下， 無需返修的前提下，可隨時自行更換傳感器，且不影響整套設備正常運行，解決 了傳統設備出現故障整機返廠費時費成本的難題



系統配置
監測指標	測量范圍	分辨率	準確度	備注
PM2.5	0-500ug/m3	1ug/m3	±10%
PM10	0-2mg/m3	1ug/m3	±10%
TSP	0～40mg/m3	1mg/m3	±10%
風速	0-30m,0-60m（可選）	0.1m/s	±1m/s
風向	0～360°/16 方位	1°	±3°
噪聲	30~130dB	31.5Hz~8kHz	±1.5dB
溫度	-30～+70℃	0.1℃	±0.3℃
濕度	0～100%RH	1%RH	±3%RH
壓力	500～1100hPa	0.1 hPa	±0.3hPa
數據采集處理系統
市電 220V 供電			AC220V
太陽能供電系統			含太陽能板及蓄電池
通訊方式	RS485/232 通訊,USB 通訊 3G/4G、WIFI 無線傳輸、ADSL 光纖等有線傳輸
標配 3 米支架	高度可定制
戶外高清 LED 屏幕	尺寸 105*55cm 四行顯示 含控制系統及防水外框
	高清 1080P 低碼流一體化云臺機，采用最新 H.265 視頻壓縮算法 壓縮比
高清網絡攝像頭	高圖像質量好 130 萬像素 支持 1280×960 分辨率，連續旋轉，垂直方向
	+90°-90 °
	數據采集測量精度高，具有多路繼電器輸出，可以控制多點的設備。核心
噴淋降塵設備	部件采用高性能 32 位微處理器為主控 CPU，便攜式防震結構，工業化標準 設計，適合在惡劣環境中使用，繼電器指示燈指示各繼電器的開關狀態。
	可聯動塔吊噴淋系統，霧炮，噴水管



云平臺平臺軟件的功能參數


基本功能	同時具備 C/S 客戶端平臺和基于 WEB 管理的 B/S 系統，實時顯示前端設備 所有數據參數；
	揚塵、噪聲等傳感器歷史數據的查詢、分析及下載，視頻、圖片的查詢、 下載；
	同比、環比分析查詢；
	數據報警設置查詢，并向制定人員定向發送短信及郵件報警消息；
	分級權限，對不同管理層實行分級管理；
	支持升級外圍設備的接入與控制；
	通過光釬/ADSL/3G/4G 無線網絡/APN/VPN 等線路接收數據及發送數據命 令；
	系統支持多達 1024 路遙測設備同時接收數據；
	分級權限管理，不同權限的用戶可監控不同的設備，可按組或按區域分配 權限；
	應急預案錄入，比如工地名稱、開發商、施工方、監理方的負責人和聯系 方式，報警后可及時處置；
實時監控監測	監測 PM2.5，并能查看實時變化曲線；
	監測 PM10，并能查看實時變化曲線；
	監測 TSP，并能查看實時變化曲線；
	監測噪聲，并能查看實時變化曲線；
	同時監測溫度、濕度、風速、風向、氣象實時信息；
	可在軟件平臺上查看實時視頻，并可在平臺上對視頻監控進行參數設置以 及相應操作，
	可在服務器平臺上實時監聽現場噪聲污染情況；
	可實現數據視頻疊加的圖片超標、手動抓拍、自動抓拍；
	顯示所有地圖點位具體信息，實時查看所有點位信息；
	根據揚塵地標及噪聲國標用不同顏色標注污染程度；
報警聯動	設定不同超標程度閥值，一旦超標則用相應顏色標注出超標程度，若達到 超標限值則平臺自動報警；
數據查詢	可查詢所有監測參數指標具體時間段的歷史數據

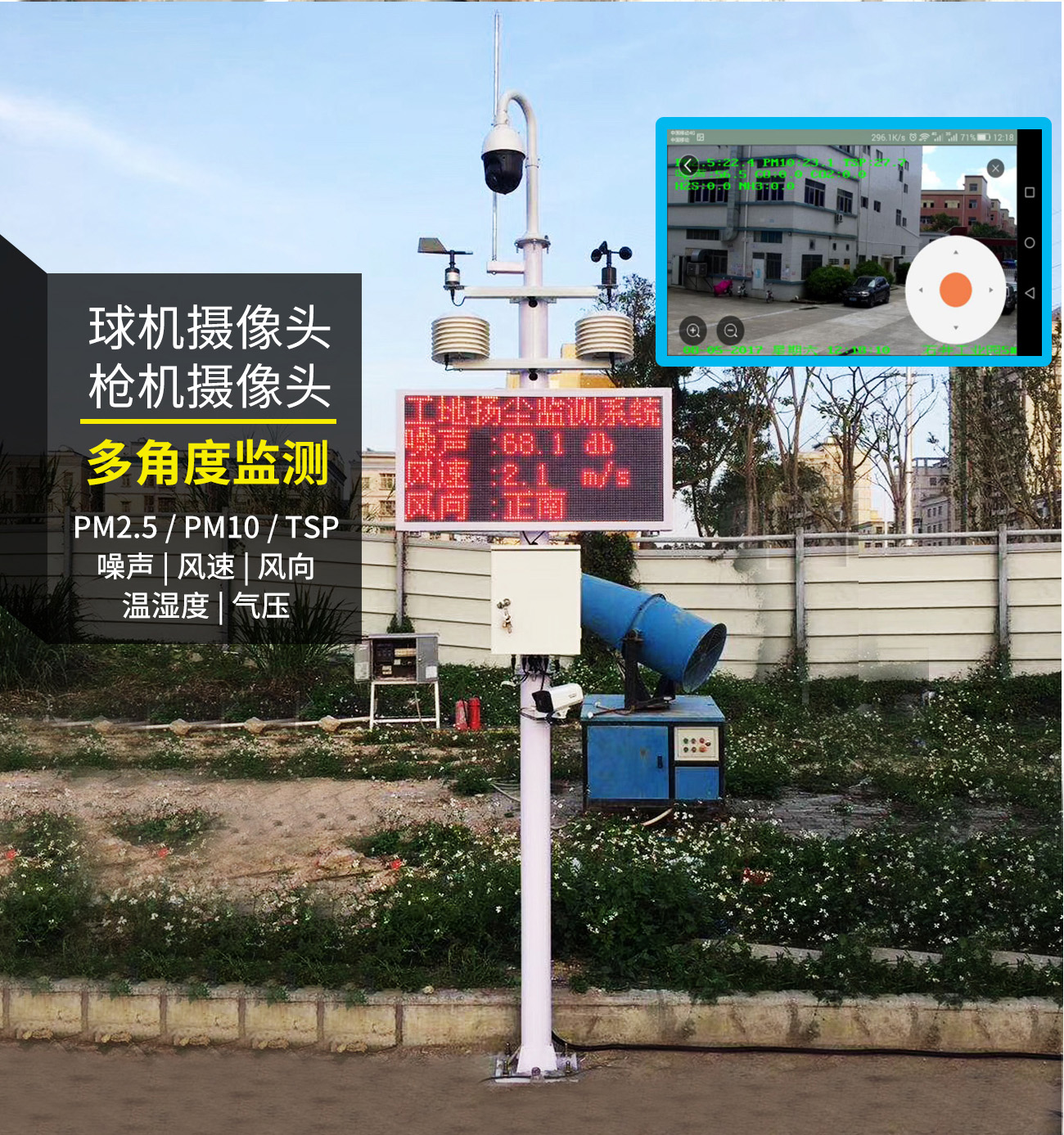

視頻監控
1.  實時圖像采集，可遠程控制球機的移動及現場圖像縮放。
2.  圖像傳感器：1/3 英寸   CCD
3.  傳感器有效像素  P 制：≥976(H)×582(V)     N 制：≥976(H)×494(V)
4.  水平解析度  ≥700TVL
5.  最低照度：大于 0.05Lux 視頻為彩色模式；   0.05~0.01Lux 視頻轉為黑白 模式，紅外燈開啟。
6.  光學變倍：20 倍；數字變倍：16 倍
7.  增益控制：自動/手動/優先模式/曝光補償/背光補償
8.  3D 降噪支持
9.  電子快門：1/1～1/10000s
10.  寬動態支持
11.  日夜模式：自動 ICR 濾光片彩轉黑
12.  補光方式：紅外（夜視距離 100m）
13.  水平范圍：0°～360°連續旋轉；垂直范圍    -15°～90°
14.  鍵控速度：水平：0.1°～160°/s  ；垂直：0.1°～120°/s
15.  防護等級：IP66，4000V 防雷、防浪涌和防突波保護，符合 GB/T17626.5         4 級標準


高清攝像頭

像素：200 萬 4 寸紅外支持 H.265 高效壓縮算法，極大降低碼率，最大支持 1920x1080@30fps 實時畫面輸出，100 米紅外照射距離；
焦距：6-1869mm，20 倍光學變倍； 支持音頻報警；
云臺鏡頭 360°全方位旋轉， H.265/H.264/MJPEG； 最大支持 128G Micro SD 卡；
電源：AC24V，50W max；
支持 IP66；工作溫度：-40℃-70℃。


客戶端云平臺及微信端，上位機軟件

1、多站查詢：此功能主要用于多臺設備進行數據對比查詢；
2、歷史查詢：歷史查詢主要用于查詢?cè)O(shè)備某天或某小時的數據曲線查詢及報表 下載；
3、曲線分析：曲線分析是用于分析一個時間段內的要素變化，可以在曲線上進 行拖動；
站點管理：這個功能是用于添加或更站點
4、電子地圖：在線狀態，故障狀態
5、實時數據：實時數據查詢，小時平均值，日平均值數據統計，最大值最小值
統計
